20プリウスは専用オーディオですが



ビートソニックから取り付けキットが出ているので



それを使って今回取り付けです。
本ページはアフィリエイト広告を利用しています。



地デジアンテナ、GPSアンテナの取り付けは



通常の車と同じなので、写真はパスで〜す。

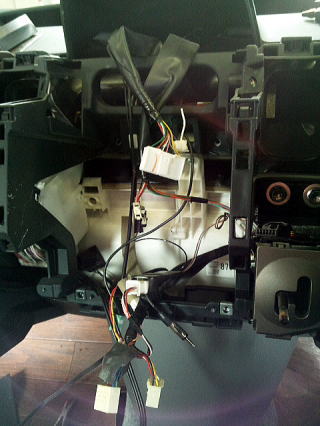

まずは、オーディオ部、モニター部をバラして





ウ〜ンなるほどなるほどトヨタ10ピンカプラーになっているのか〜



あッ・・・・しか〜し、これだと純正モニターの操作音が



出なくなるなァ〜、まあ画面で見れるので支障ないか。



エアコンの設定温度も、毎回変えないしね。



さてビートソニックのアダプターを取り付けて、



今回使ったのはコレビートソニック SLX-110R オーディオ ナビ交換キット プリウス20系beatsonic



バラ仕方が分からない方にオススメ動画がコレ⇒【スマホ特典付】プリウス(NHW20)メンテナンスDVD Vol.1 Vol.2 セット 【通常版】【送料無料】ポイント10倍!プリウスのパーツエアロ取り付けに!

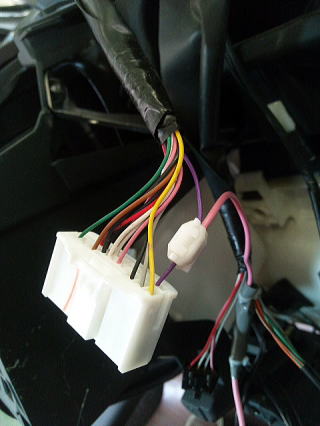

車速信号はココ



純正モニター裏のカプラーの紫線



>配線が細いので、エレクトロタップの赤を使うと



のちのち接触不良になるので白タップを使います。

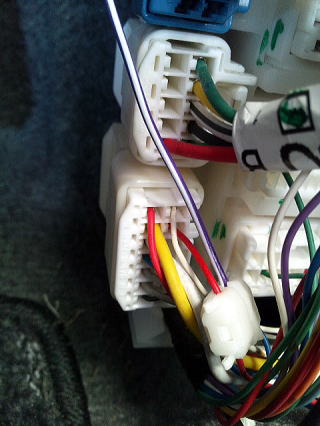

そしてバック信号は、運転席足元キックパネルの中







ここで注意、IGオンでカプラーは絶対に抜かないでね。



20プリウスは電気回路の監視が厳しいから



>一度でも断線と判断すると、メーターパネルの



三角マーク『チェックランプ』が点灯しっぱなしになっちゃう。



通常トヨタ車は戻して正常になれば



チェックランプは消灯するんだけど、20プリウスは電気系統の



異常があると、正常になってもチェックランプを



消さないようになっているので(汗)



ダイアグ(異常記憶メモリー)に全部記録が残るので、診断器をつないで



ダイアグをリセットしないと、チェックランプは消えませんので



気をつけましょう。



さてオーディオカプラー等は、走行に支障は出ない場所なので



IGオンにしても、チェックランプとは関係ないので心配しなくて



問題ありません。

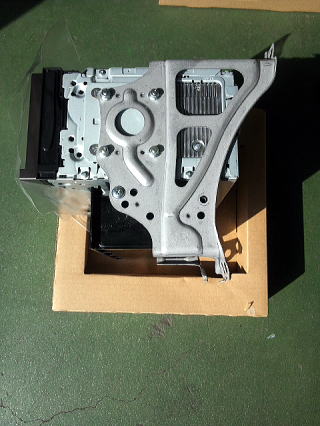

あとは、変換金具を使って、純正金具を取り付けます。







変換金具にボルトが出ていて、純正金具を7mmナットで固定します。



このナビはステアリングリモコン対応なので



3本配線をして、あとは組めばOKです。

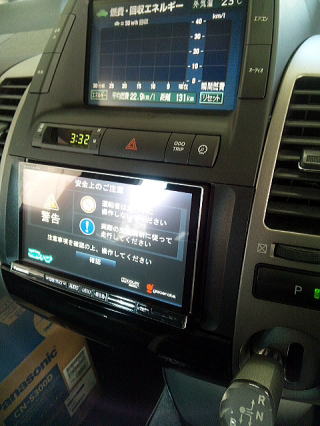

キレイに付きました。









あとは、ステアリングリモコンの設定を



ナビ設定画面でセットして作動確認OK



20プリウスに2DINナビ完成で〜す。



おそらく純正ナビに不満を持っている方が多いと思うので



2DINナビに交換したい方が多いと思います。



この取付キットがあれば、2DINナビが付きますので



2DINナビ、考えてみてもイイと思います。



やはり便利なので!



今回のビートソニックのキットはコチラ

特に難しいところは、ないので取付、挑戦してみてね!
