JZA70スープラに7点式ロールバー取付

JZA70スープラに7点式ロールバー取付



今回のJZA70スープラは、完全にサーキット仕様にしているので



ロールバー取付も、ボディー剛性アップパーツとして取り付けます。

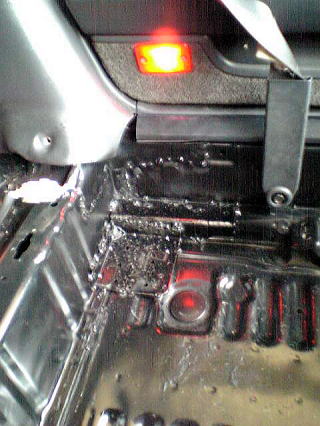

フロアーには一切、力は掛からないように硬質鉄板をサイドシェルに溶接

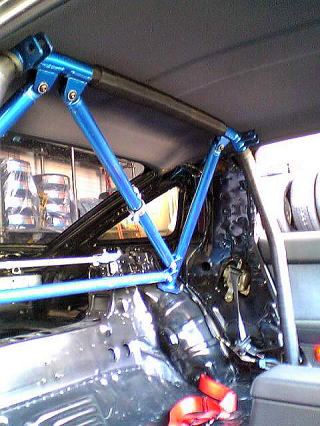

ロールバーを後ろだけ仮組してみます





穴を空けてボルト締めが普通ですが???



黒70は???穴を開けてなんて面倒なことは???

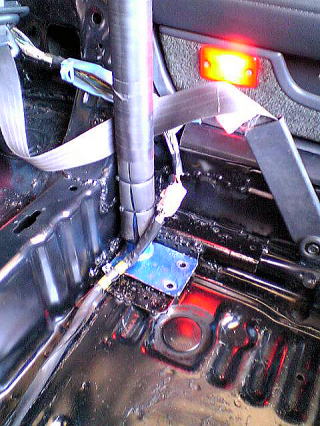

やらないかも知れません???ボルト締めより溶接の方が、



強度が一段と高くなるので

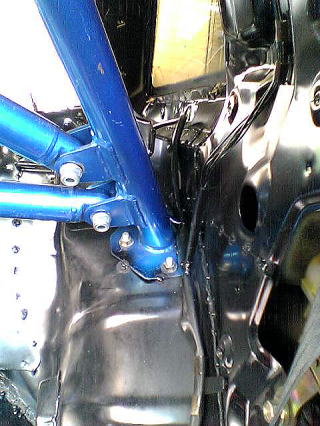

ボルトの固定はナシにして溶接しました





ここは動かないように点付け溶接で〜す。

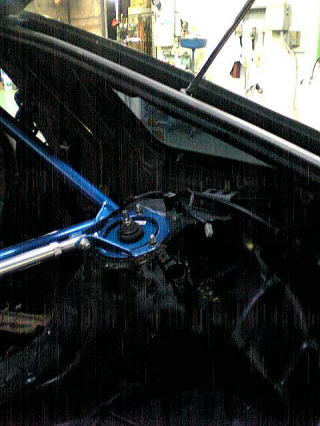

あとは、リヤタワーバーを付けて後ろは出来上がりかな



でもこれおそらくオブジェです。



ここまでボディー剛性を上げれば、タワーバーはいらないので・・・





ロールバーのフロント側の取り付けで〜す。

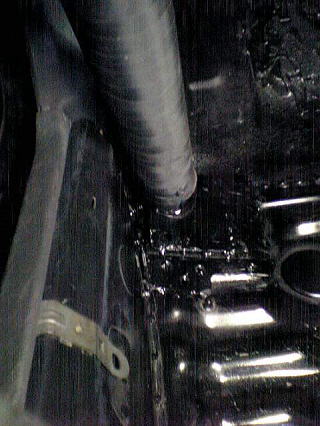

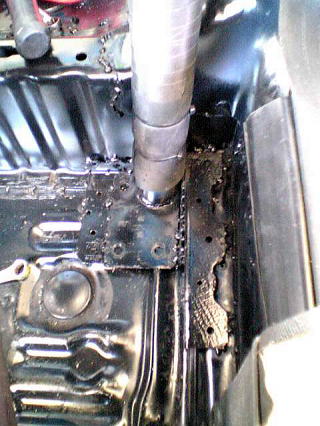

フロントの取付けはサイドコンツーンに力が



掛かるよう硬質鋼板をL字に入れて溶接!



そしてロールバーも溶接で〜す。

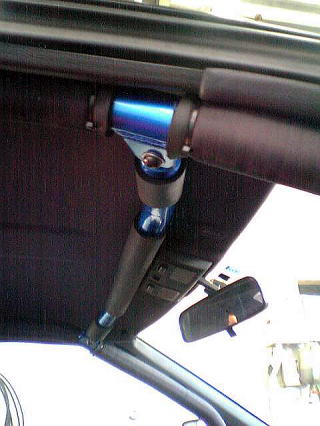

あとは各ロールバーの接合部を締め付ければ





とは行きません



ボルトナットで締め付けた程度では、必ず動いてしまします。



今回は本気モードで作成しているので



締め付けた後の点付け溶接で、動かないようにします。



完全にロールバーをボディーの一部としてしまいます。
